Karvégi szerszámok kiválasztása ehhez Robot raklapozó Rendszerek kezelése tekercses kábel

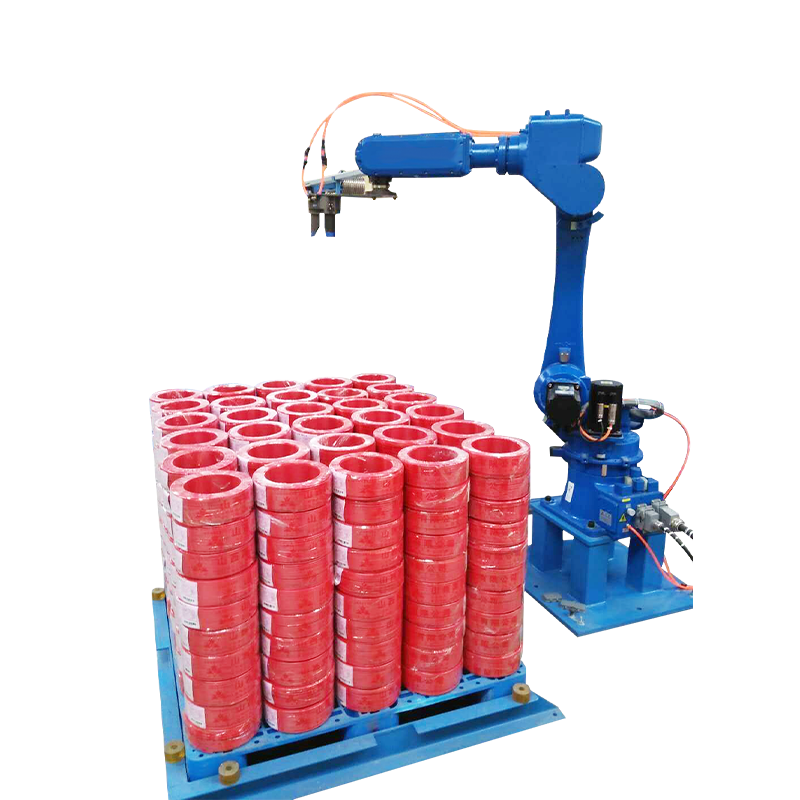

A robotkar végi eszköze (EOAT) az egyetlen alkatrész, amely leginkább felelős azért, hogy a rendszer ténylegesen teljesíti-e a ciklusidőre és az elhelyezési pontosságra vonatkozó célokat a gyártás során – ennek ellenére sokkal kevesebb mérnöki figyelmet kap, mint maga a robotkar a specifikáció fázisában. A kábelgyártók számára ez a kihívás különösen akut, mivel a tekercses kábel mechanikailag kényelmetlen teher: kerek, viszonylag deformálható, a termékcsaládok között változó a külső átmérője, és gyakran eltérő pozíciókban és tájolásokban jelenik meg a betápláló szállítószalagon. A merev kartondobozokhoz vagy egyforma zacskókhoz tervezett megfogó többször meghibásodik a tekercses kábelen, és elhelyezési hibákat okoz, amelyek instabil raklaprakományba halmozódnak fel, és kézi beavatkozást igényelnek a javításhoz.

A tekercses kábeles raklapozásnál a két domináns EOAT megközelítés a bilincsfogók és a villás típusú emelők. A bilincsfogók két vagy több pofafelületről oldalirányú nyomást fejtenek ki, hogy megtartsák a tekercset az átvitel során – hatékony az állandó külső átmérőjű tekercseknél, és a köpeny anyaga elég merev ahhoz, hogy ellenálljon a szorítóerő hatására bekövetkező deformációnak. A villás típusú emelők két vagy több fogat helyeznek a tekercs alá, és alulról emelnek, ami eleve elnézőbb az OD változásaival szemben, de megköveteli, hogy a tekercs ismert magasságban legyen a szállítószalag felülete felett, és elegendő hézagot igényel a tekercs alatt a fogak beillesztéséhez. A 8–60 mm-es kábel átmérőjű, ugyanazon a raklapozó cellán futó vegyes termékkörnyezetekben az állítható bilincsszélességű és visszahúzható alsó támasztékkal rendelkező hibrid szerszám a legszélesebb kompatibilitási tartományt kínálja a nagyobb szerszámok bonyolultsága és a termékcsaládok közötti hosszabb váltási idő árán.

A Shanghai Yessjet Precise Machinery Co., Ltd. az EOAT specifikációit dolgozza ki a Intelligens Robot Stacker rendszertervezési folyamat, egy hasznos terhelési mátrixszal kezdve, amely dokumentálja a tekercs külső felületi tartományát, a tekercs súlytartományát, a köpeny anyagának keménységét és a hevederek konfigurációját minden olyan kábeltermékhez, amelyet az ügyfél használni kíván. Ez a mátrix vezérli mind a szerszámmechanikai tervezést, mind a robotprogram pályáját, mivel egy nehezebb tekercs vagy nagyobb külső felület eltérő megközelítési szöget és lassítási profilt igényel, hogy az elhelyezési pontosság a ±5 mm-es tűréshatáron belül maradjon, amelyet a legtöbb raklapminta megkövetel a stabil egymásra rakáshoz.

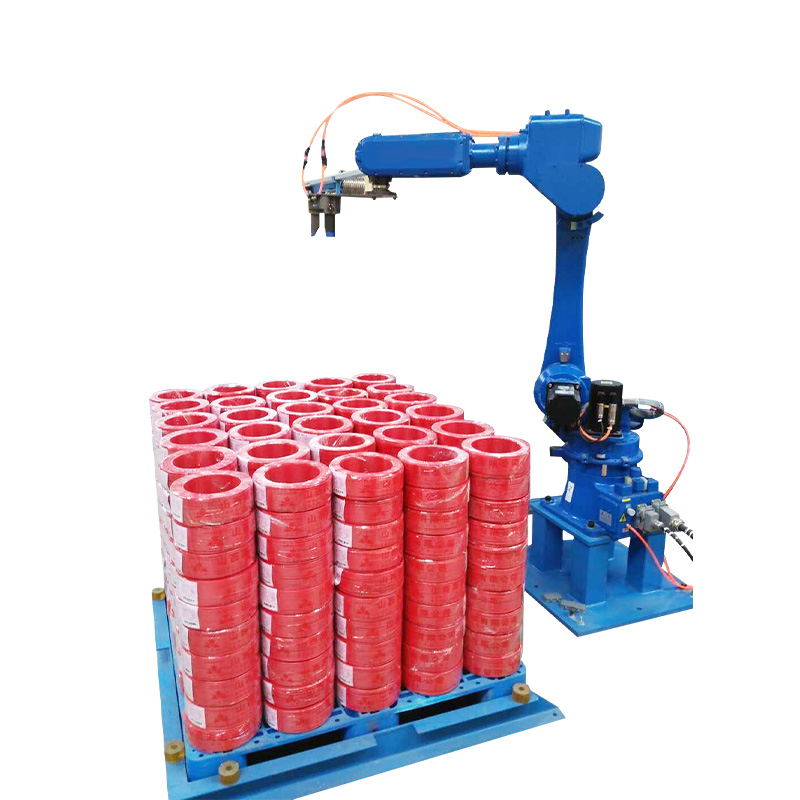

Raklapminta-programozás: Statikus minták vs. adaptív réteglogika

Raklapminta programozása egy Intelligens rakodó robotkar A rendszer összetettebb a körtekercses termékeknél, mint a téglalap alakú kartonoknál, mivel a körök nem mozaik le hatékonyan, és a tekercsek közötti hézagkezelés egyaránt meghatározza a raklap stabilitását és a raklaponkénti hasznos teher sűrűségét. A statikus mintaprogramozás – ahol minden réteg egy előre definiált tekercselhelyezési rácsot követ – egyszerűen megvalósítható, és egyetlen termék esetében kiszámítható eredményeket produkál. A statikus minták azonban felelősséggé válnak vegyes termékkörnyezetekben, ahol a tekercs külső átmérője a futásonként változik, mivel a 200 mm-es külső átmérőjű tekercsre optimalizált minta túlzott hézagokat hagy maga után, vagy tekercs-tekercs érintkezési interferenciát okoz, amikor a vonal átvált egy 240 mm-es külső átmérőjű termékre mintamódosítás nélkül.

Az adaptív réteglogika ezt úgy oldja meg, hogy futás közben kiszámítja az elhelyezési rácsot a vizuális rendszer által mért vagy a receptkezelő felületen keresztül megadott tényleges tekercs OD alapján. A robotvezérlő meghatározza, hogy hány tekercs fér el rétegenként az aktuális OD-n, kiszámítja az optimális sor- és oszloptávolságot, hogy a mintát a paletta lábnyomán belül középpontba helyezze, és dinamikusan generálja az útpontokat minden egyes elhelyezési mozgáshoz. Ez a megközelítés kiküszöböli annak szükségességét, hogy minden termék SKU-hoz statikus mintákat tartalmazó könyvtárat karbantartsanak – ez a könyvtár a gyakorlatban egyre nehezebbé válik, és karbantartási terhet jelent az új kábeltermékek bevezetésével.

A minta-megközelítések összehasonlítása termelési környezet szerint

A rétegreteszelési minták – ahol az alternatív rétegek 90 fokkal el vannak forgatva, vagy fél tekercsemelkedéssel el vannak tolva – jelentősen javítják a raklap stabilitását a kerek tekercseknél, amelyeknek nincs lapos felületük az oldalirányú elcsúszás megakadályozására. A rétegreteszelés adaptív mintázatrendszerben való megvalósításához a robotvezérlőnek nyomon kell követnie az aktuális rétegszámot, és a megfelelő forgatási eltolást kell alkalmaznia a kiszámított rácsra. Ez egy logikai lépés, amelyet egyszerű megvalósítani, de az alapvető statikus mintázatú rendszerekben gyakran kihagyják, mert bonyolultabb mintaprogramozást igényel, mint amennyire a kezelőket általában betanították.

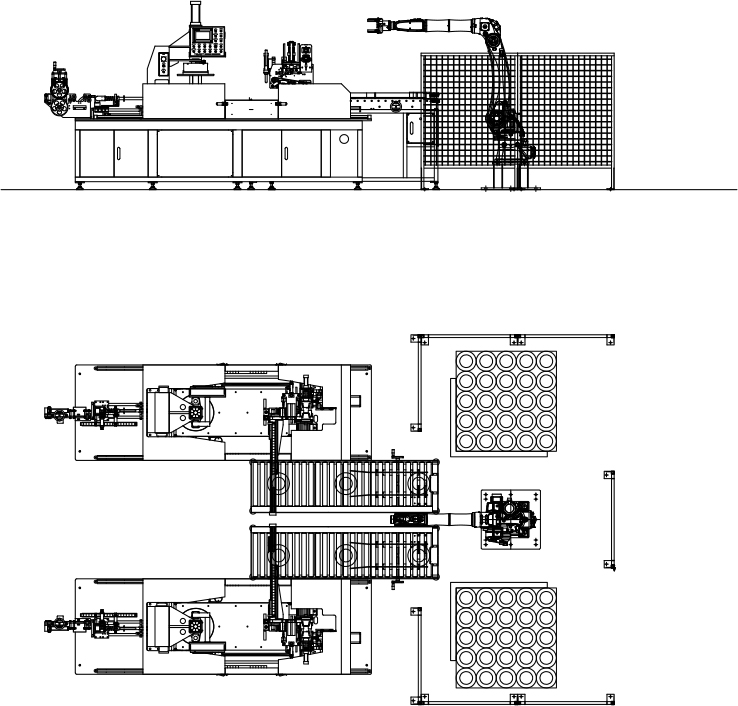

Ciklusidő elemzés: Hol veszítenek időt az intelligens robotfelrakórendszerek a valós gyártás során

Az Intelligens Robot Stacker beszállítói által megadott ciklusidejét szinte mindig ideális körülmények között mérik: egy tekercsméret, előre pozicionálva egy fix fogási ponton, egy üres raklapon rögzített magasságban, raklapcsere események nélkül. A valós gyártási ciklusidők következetesen 15–30%-kal hosszabbak, mint ezek az idézett adatok, olyan tényezők miatt, amelyek minden termelési műszakban jelen vannak, de hiányoznak a benchmark tesztből: a tekercs helyzetének változása a szállítószalagon, a raklap magasságának növekedése a rétegek felhalmozódásával, a raklapcsere leállása és az alkalmankénti újraszedés, amikor a tekercset nem megfelelően helyezik el az első helyen.

A legtöbb intelligens egymásra rakható robotkar telepítésnél a legnagyobb visszanyerhető időveszteség a raklapcsere folyamata – ez az az idő, amely a robot által az utolsó tekercset egy teli raklapra helyezése és az új üres raklapra való első elhelyezés között eltelt idő. A kézi raklapcsere targoncával általában 60–120 másodpercet vesz igénybe; ebben az ablakban a felfelé irányuló tekercselősor vagy megáll, vagy felhalmozódik a tekercsek egy puffer szállítószalagon, amelyek nem biztos, hogy elegendő kapacitással rendelkeznek egy hosszú cseresorozathoz. Az automatizált raklapadagolók – amelyek előre pozícionálnak egy üres raklapot a robot munkaborítéka alá, miközben az aktuális raklapot még töltik – 10–20 másodpercre csökkentik a csererést, és megszüntetik a targonca rendelkezésre állásától való függőséget, amely a többsoros létesítményekben gyakran megosztott erőforrás, ami ütemezési konfliktusokat okoz.

• Bemeneti szállítószalag elhelyezése: A tekercs helyzetének ±30 mm-es ingadozása a betápláló szállítószalagon 0,3–0,8 másodpercet ad egy felvételi ciklusonként a helyzetkorrekciót végrehajtó látásvezérelt rendszerhez – műszakonkénti 500 csákány esetén ez 2,5–6,5 perc kumulatív veszteséget jelent.
• Raklap magasság kompenzáció: Minden egymást követő réteg megemeli az elhelyezési pontot a tekercs köteg magasságával; a robotnak nagyobb függőleges távolságot kell megtennie a felső rétegeknél, elhelyezésenként 0,2–0,5 másodpercet kell hozzáadnia a talajréteg ciklusához képest – ez a hatás a teljes, 6–8 rétegből álló raklapon áthalad.
• Válaszd újra az eseményeket: Az első elhelyezési kísérlet után nem megfelelően illeszkedő tekercseknél a robotnak fel kell emelnie, át kell helyeznie és vissza kell helyeznie – ez a folyamat 3–8 másodpercig tart, és az összes kiválasztás 1–3%-a az elhelyezést megerősítő érzékelők nélküli rendszerekben.
• Pántos farok interferencia: A tökéletlenül szíjazott tekercseken a laza hevedervégek zavarhatják a szomszédos tekercseket az elhelyezés során, ami 2–5 másodperces várakozást igényel, hogy a farok leüljön, mielőtt a robot elengedi a tekercset – ez a probléma a felfelé irányuló hevederállomásra vezethető vissza, nem pedig magára a robotra.

Vision rendszerintegráció robot raklapozó cellákban: Kalibrálás és eltolódás kezelése

A látásvezérelt robotraklapozó rendszerek kábelgyártási környezetben olyan kalibrációs kihívásokkal néznek szembe, amelyek eltérnek a tipikus ipari látástechnikai alkalmazásoktól, mivel a munkakörnyezet egyesíti a szomszédos gépekből származó vibrációt, a felső daru mozgásából eredő változó környezeti világítást és a termék felületi jellemzőit – a hevederes tekercseket fényvisszaverő hevederanyaggal és matt vagy félig fényes kontrasztú köpenyfestéket –, amelyek fénykonzisztens színszöget eredményeznek. A reggelente, stabil gyári megvilágítás mellett kalibrált látórendszer 5–15 mm-es választási pozícióhibát produkálhat a középső eltoláskor, ha a felső daru árnyéka vagy a szomszédos berendezés vibrációja eltolja a tényleges képközponti számítást.

A gyártási környezetben a látáskalibrálási eltolódás kezelésének leghatékonyabb módja a látómezőn belüli rögzített strukturált világítás – függetlenül a gyári környezeti világítástól – és a cikluson belüli, időszakos kalibrálási ellenőrzési rutin kombinációja. A strukturált világítás, jellemzően egy gyűrűs lámpa vagy a kameratartóra szerelt lineáris lámpa, biztosítja, hogy a megvilágítási geometria állandó legyen a környezeti feltételektől függetlenül. A cikluson belüli kalibrálási ellenőrzés során a robot rendszeresen kiválaszt egy referencia célpontot egy ismert helyen, és összehasonlítja a látórendszer jelentett helyzetét az ismert alapvalósággal; a küszöbérték feletti eltérések automatikus újrakalibrálási rutint indítanak el a gyártás folytatása előtt.

A hőeltolódás másodlagos kalibrációs probléma a klímaszabályozás nélküli létesítményekben. A kamera tartókonzolja és a robottalp egyaránt termikusan tágul a nap folyamán, így a kamera kerete és a robot világ kerete közötti térbeli kapcsolat a milliméter töredékeivel tolódik el, ami a délutáni csúcshőmérsékletre 3-8 mm-es elhelyezési hibákká halmozódik fel. A hőeltolódás kompenzálásához vagy hőmérsékleti együttható korrekcióra van szükség a robot-kamera transzformációs mátrixban – amely több hőmérsékleten végzett kalibrálásból származik –, vagy olyan merev Invar-ötvözet rögzítőszerkezetre van szükség a kamerához, amely minimálisra csökkenti a hőtágulást. A legtöbb gyártóüzem ezt pragmatikusan kezeli a raklapminta elhelyezési tűrésének szélesítésével, hogy elnyelje az elsodródási tartományt, és elfogadja a raklapsűrűség enyhe csökkentését a kalibrálási karbantartási terhek megszüntetéséért cserébe.

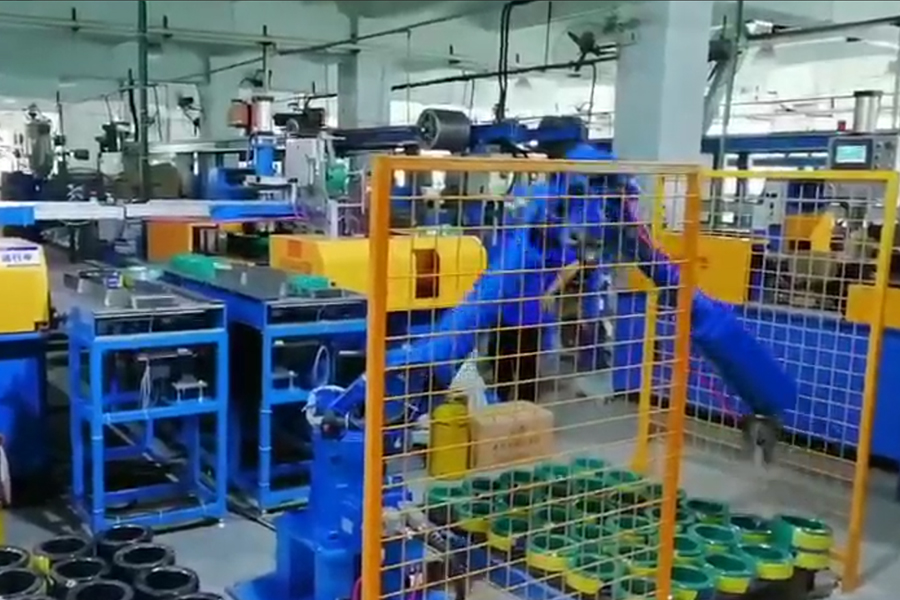

Biztonsági architektúra intelligens egymásra rakható robotkar cellákban: a biztonsági kerítésen túl

Az ipari robotcellák hagyományos biztonsági architektúrája a fizikai kerületi kerítésen alapul reteszelt kapukkal – ez a megoldás hatékony, de működési súrlódást okoz azokban a létesítményekben, ahol a kezelőknek gyakran hozzá kell férniük a robot munkaborítékához a tekercselakadások megszüntetéséhez, a raklap minőségellenőrzéséhez vagy a hevedervégek kezeléséhez. A nagy áteresztőképességű kábeles raklapozási műveletek során a kerítés gyakori megszakítása jelentősen csökkenti a rendszer hatékony üzemidejét, mivel minden kapubelépés teljes biztonsági leállást vált ki, és szándékos újraindítást igényel a termelés folytatása előtt. A termelési műszakon belüli kumulatív hatás a teljes rendelkezésre álló idő 5–10%-át teheti ki, ellensúlyozva az intelligens halmozó robotkar által beszerelt munkaerő-megtakarítás egy részét.

A modern Intelligens Robot Stacker telepítések egyre gyakrabban használnak együttműködő biztonsági architektúrákat, amelyek helyettesítik vagy kiegészítik a kerítést területszkennerekkel, biztonsági besorolású látórendszerekkel és erőkorlátozott robotmódokkal. A területszkennerek – padlószintre szerelt lézeralapú biztonsági eszközök – konfigurálható biztonsági zónákat határoznak meg a robot munkaterületén belül. Amikor egy kezelő belép egy meghatározott zónába, a robot biztonságosan csökkentett sebességre csökkenti (tipikusan 250 mm/s vagy az alább, az ISO/TS 15066 szerint), ahelyett, hogy teljesen leállna, lehetővé téve az ember és a robot korlátozott együttélését az ellenőrzéshez és a kisebb beavatkozási feladatokhoz a gyártás teljes leállítása nélkül. A teljes leállás akkor is aktiválódik, ha a kezelő áthatol az aktív pick-and-place terület körüli belső kizárási zónába.

• Biztonsági besorolású felügyelt leállás (SRMS): A robot megáll és megtartja pozícióját, amikor egy kezelő belép a megfigyelt zónába; a termelés automatikusan folytatódik, amikor a kezelő kilép – nincs szükség kézi újraindításra, így a hozzáférési esemény leállási ideje a zónán keresztül történő szállítás idejére csökken
• Sebesség és elválasztás figyelése (SSM): A robot folyamatosan csökkenti a sebességet a kezelő közeledtével, valós időben számítva a szkenner távolságméréséből – a legközelebbi megközelítési távolság határozza meg, hogy a robot lassításra, csökkentett sebességre vagy védőmegállásra lassít-e.
• Teljesítmény- és erőkorlátozás (PFL): Az együttműködő robotplatformokon elérhető PFL korlátozza a robotkar által az érintkezéskor kifejthető erőt – alkalmas alacsonyabb teherbírású kábeltekercs-alkalmazásokhoz, ahol a tekercs súlya az együttműködő robot hasznos tehertartományán belül van (jellemzően legfeljebb 16 kg a jelenlegi együttműködési platformokon).
• Biztonsági PLC integráció: Minden biztonsági funkciót – területszkenner zónákat, kapureteszelőket, vészleállító áramköröket és robot biztonsági bemeneteket – egy dedikált biztonsági PLC-n (SIL 2 vagy PLe minősítésű) kell kezelni, nem pedig a szabványos gépi PLC-n keresztül, biztosítva, hogy a biztonsági logika véletlenül ne módosítható legyen a recept- vagy programmódosítások során.

A 2002-ben Sanghajban alapított, és a Jiangsu Yessjet Precise Machinery Co., Ltd. 2017-es yixingi megalapításával bővült Shanghai Yessjet Precise Machinery Co., Ltd. a kezdeti rendszerelrendezési fázistól kezdve az ISO 10218-2 és a GB 11291.2 szabvány követelményeinek megfelelően tervezi a Robotic Palletizer biztonsági architektúrákat. A biztonsági zóna konfigurációját, a hozzáférési gyakoriság elemzését és az újraindítási eljárás tervezését a gyári átvételi teszt során dokumentálják, és az üzembe helyezés során a helyszínen érvényesítik – biztosítva, hogy a telepített biztonsági architektúra megfeleljen az ügyfél létesítményében a tényleges kezelői munkafolyamatnak, nem pedig a tervezési szakaszban feltételezett elméleti hozzáférési mintának.
