Hogyan befolyásolja a csavar kialakítása a huzal kimeneti minőségét és Kábelextrudáló vonal

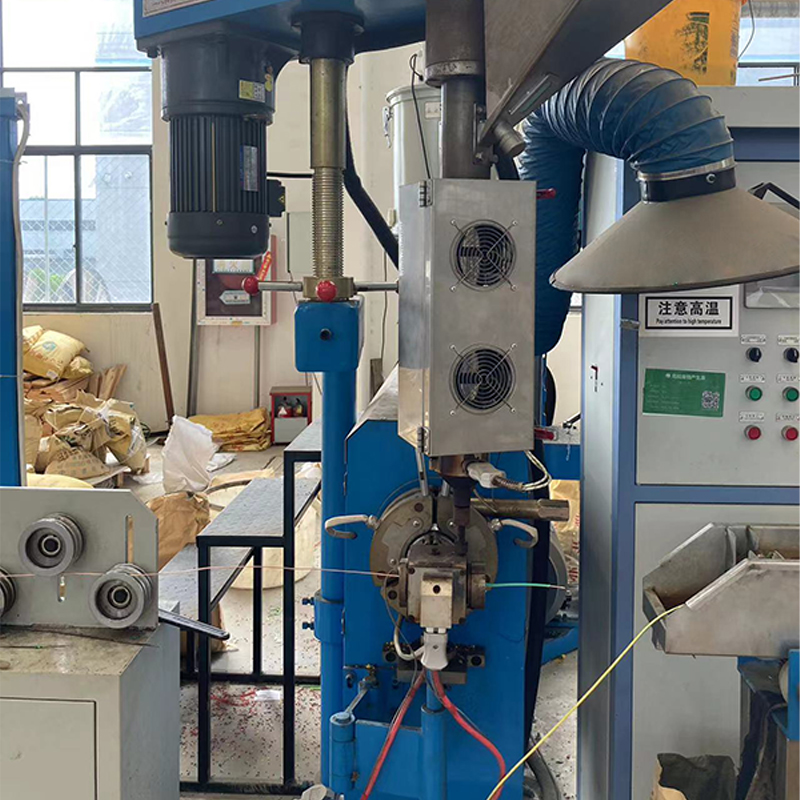

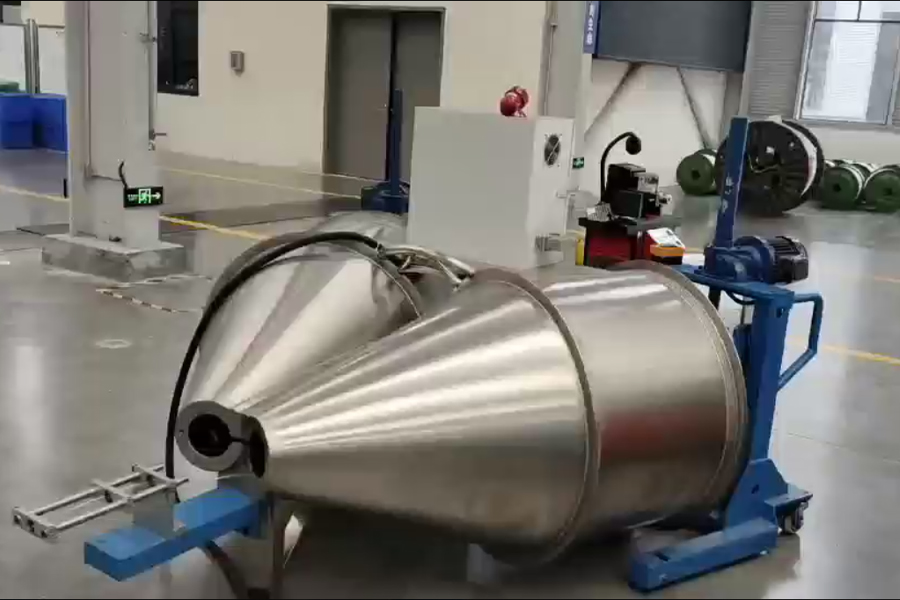

Az extruder csavarja bármelyik szíve Huzal és kábel extrudáló vonal , ennek ellenére a geometriáját gyakran fix paraméterként kezelik, nem pedig hangolható változóként. A gyakorlatban a csavarok kialakítása – beleértve az L/D arányt, a tömörítési arányt, a repülési emelkedést és a gátzóna konfigurációját – közvetlenül meghatározza az olvadék homogenitását, a kimeneti sebességet és a szigetelés falvastagságának konzisztenciáját. Egy PVC-keverékekhez tervezett csavar például észrevehetően eltérő olvadási hőmérsékletet és nyírási sebességet produkál XLPE vagy TPE futtatásakor, még azonos fordulatszám-beállítások mellett is. Ezeknek a kapcsolatoknak a megértése lehetővé teszi a gyártómérnökök számára, hogy megalapozott döntéseket hozzanak a csavarok kiválasztásával kapcsolatban, ahelyett, hogy alapértelmezés szerint a géppel együtt szállítottak.

Az L/D arány (hossz-átmérő) a leggyakrabban hivatkozott csavarparaméter. A magasabb L/D arányok – jellemzően 25:1 és 30:1 között a kábelszigetelési alkalmazásoknál – hosszabb tartózkodási időt biztosítanak a polimer olvadék számára, javítva a keveredést és a termikus egyenletességet. A hosszabb csavarok azonban növelik a nyírási hőbevitelt is, ami problémát okozhat az olyan hőérzékeny vegyületeknél, mint az LSZH (Low Smoke Zero Halogen) anyagok. Ezekben az esetekben jobb megoldást kínál az adagolózóna közelében egy külön keverőszakasszal ellátott zárócsavar: a szilárd és olvadékfázisokat korábban szétválasztja a hordóban, így túlzott nyírás nélkül csökkenti a meg nem olvadt pellet szennyeződését.

A Shanghai Yessjet Precise Machinery Co., Ltd. konfigurálja a csavargeometriát az adott vegyületcsalád és a célteljesítmény-tartomány alapján az egyes ügyfelek kábelextrudáló vonalaihoz. Ahelyett, hogy egy univerzális csavart szállítana, a mérnöki csapat értékeli a polimer viszkozitási görbéit, a feldolgozási hőmérsékleti ablakokat és a vonalsebesség követelményeit, mielőtt meghatározná a tömörítési arányt és a repülési geometriát. Ez a megközelítés kiküszöböli a falvastagság-ingadozások gyakori forrását, amelyet a kezelők gyakran rosszul tulajdonítanak a matrica központosítási vagy feszültségszabályozási problémáknak.

Hőmérséklet profilozás a hordózónákon keresztül: Miért jelent több zóna nagyobb szabályozást?

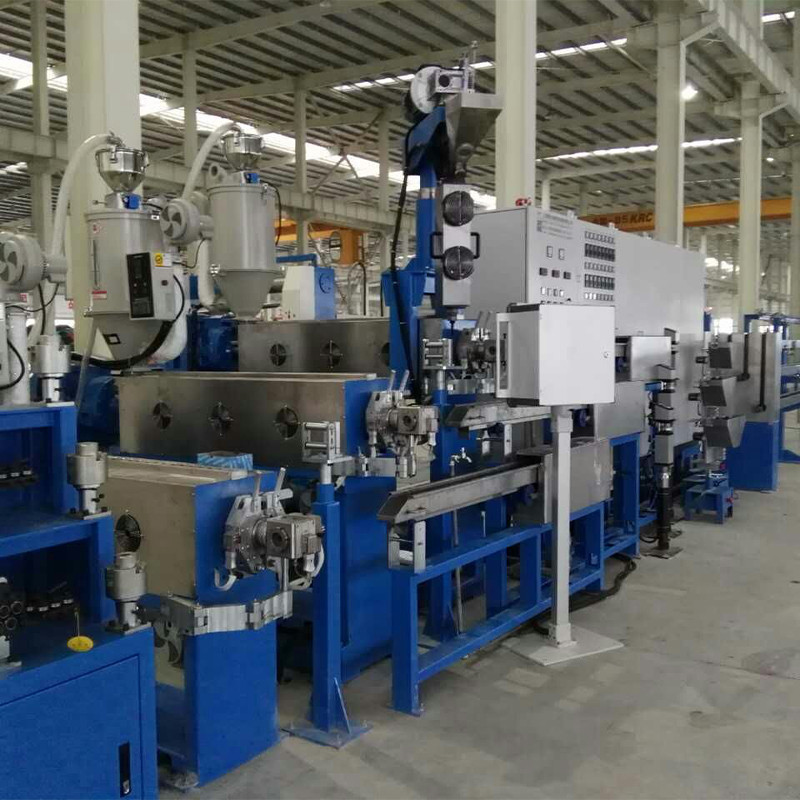

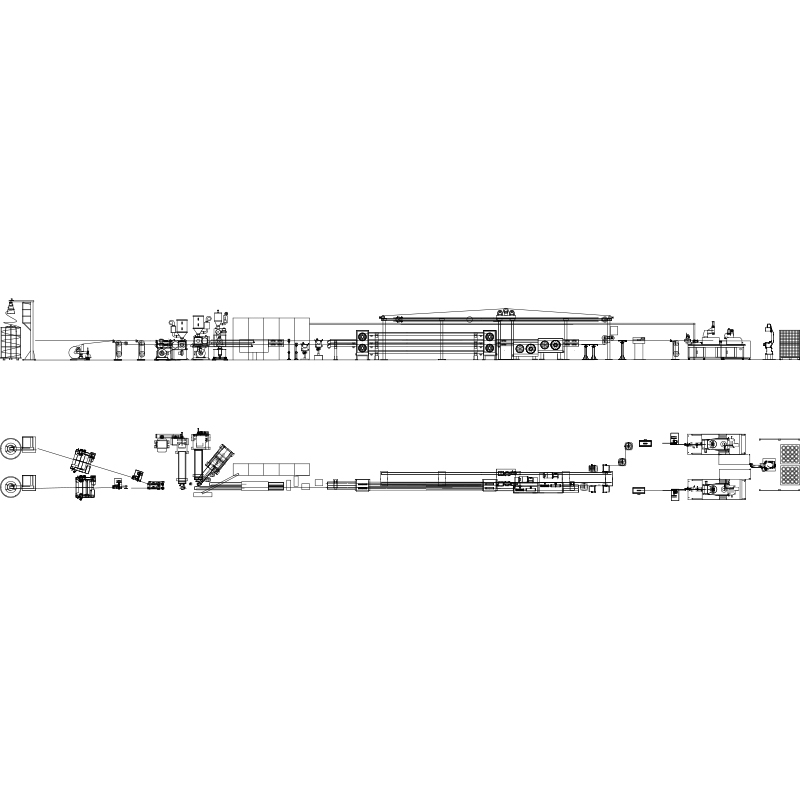

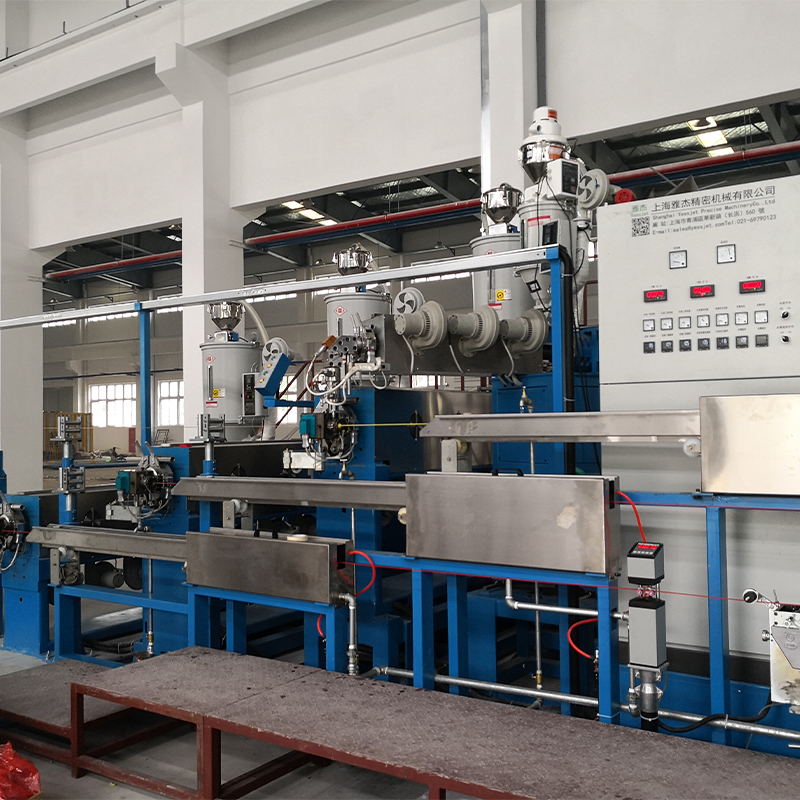

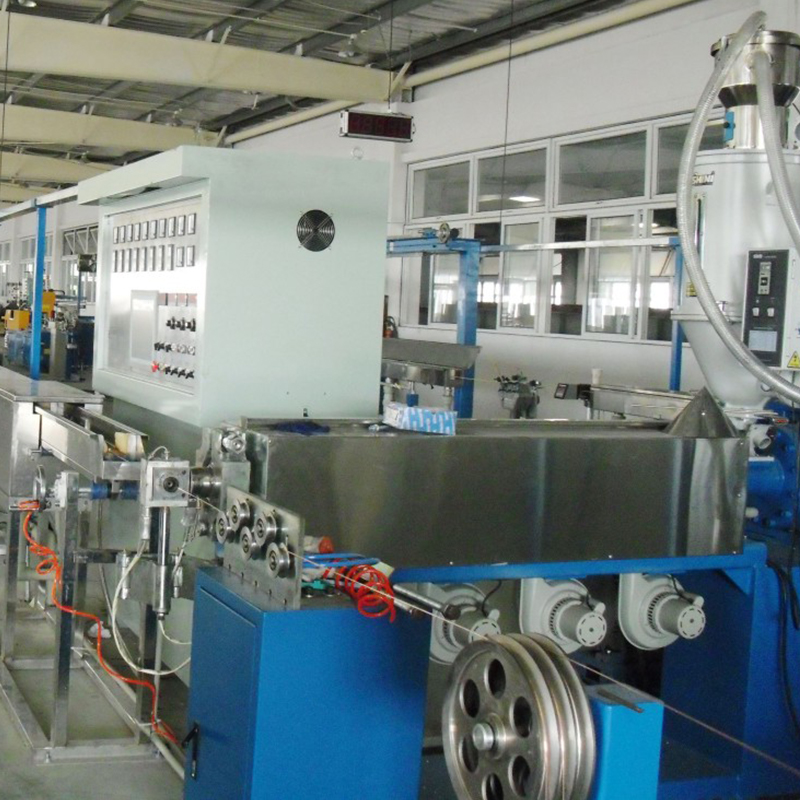

A modern kábelextrudáló vonal konfigurációk általában öt-nyolc egymástól függetlenül szabályozott fűtési zónára osztják fel az extruder hengerét, plusz külön szerszám- és keresztfejes zónára. Ennek a szegmentálásnak nem pusztán az a célja, hogy a polimert a megcélzott olvadékhőmérsékletre melegítse, hanem a termikus gradienst a teljes képlékenyítési út mentén úgy, hogy az olvadék konzisztens, buborékmentes állapotban, a kívánt falvastagságnak és vonalsebességnek megfelelő viszkozitással érkezzen a szerszámhoz.

Általános tévhit, hogy minden hordózónának hasonló hőmérsékleten kell működnie, csak szerény növekedéssel a szerszám felé. A gyakorlatban az optimális profil erősen anyagfüggő. A félig kristályos polimereknél, mint például a HDPE, az emelkedő profil – hidegebb betáplálási zóna, fokozatosan melegebb adagolási zóna – elősegíti a fokozatos olvadást, és csökkenti az idő előtti olvadás kockázatát, amely blokkolja a betáplálást. Az olyan amorf anyagoknál, mint a merev PVC, a laposabb profil az adagolási zónában enyhe lejtéssel megakadályozza a túlzott nyíróhő felhalmozódása miatti leromlást. Ennek a profilnak a tévedése mikrogél zárványokat vagy felületi hibákat eredményez, amelyek csak a szikravizsgálat során vagy az ügyfél végfelhasználási vizsgálatakor válnak nyilvánvalóvá.

Közös hőmérsékleti profil stratégiák anyagonként

Ezek a profilok kiindulási referenciaként szolgálnak, nem rögzített receptként. A valós optimalizáláshoz olvadéknyomásmérőkre van szükség a szerszám bemeneténél, és infravörös olvadékhőmérőre van szükség a tényleges olvadékhőmérséklet hitelesítésére, függetlenül a hordózóna alapértékeitől – ez a különbség nagyon fontos a 200 m/perc feletti nagy sebességű vonalakon.

A Caterpillar lehúzási feszültségszabályozása és hatása a vezetékek nyúlására

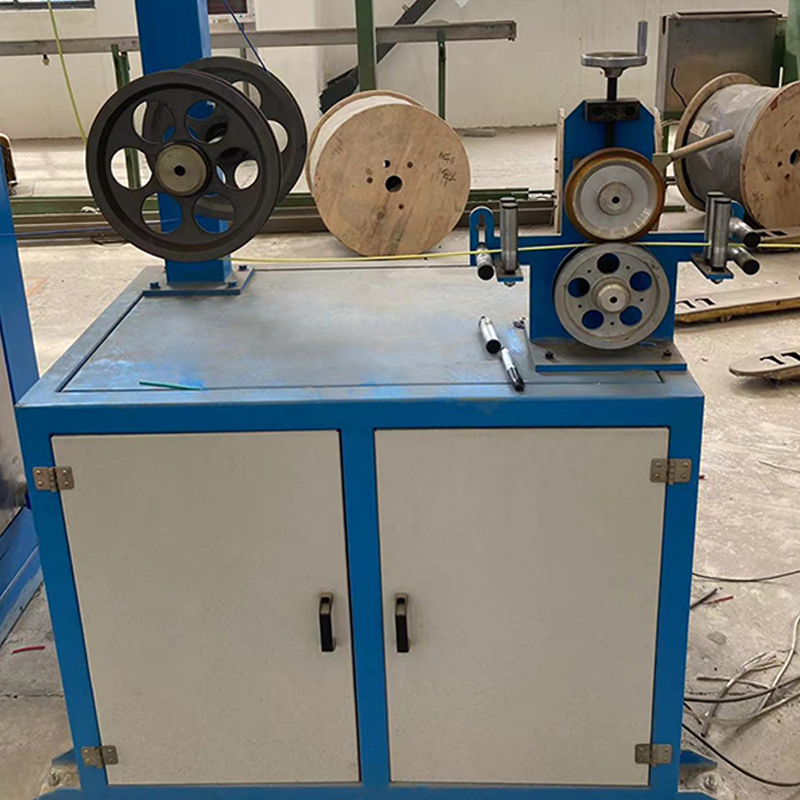

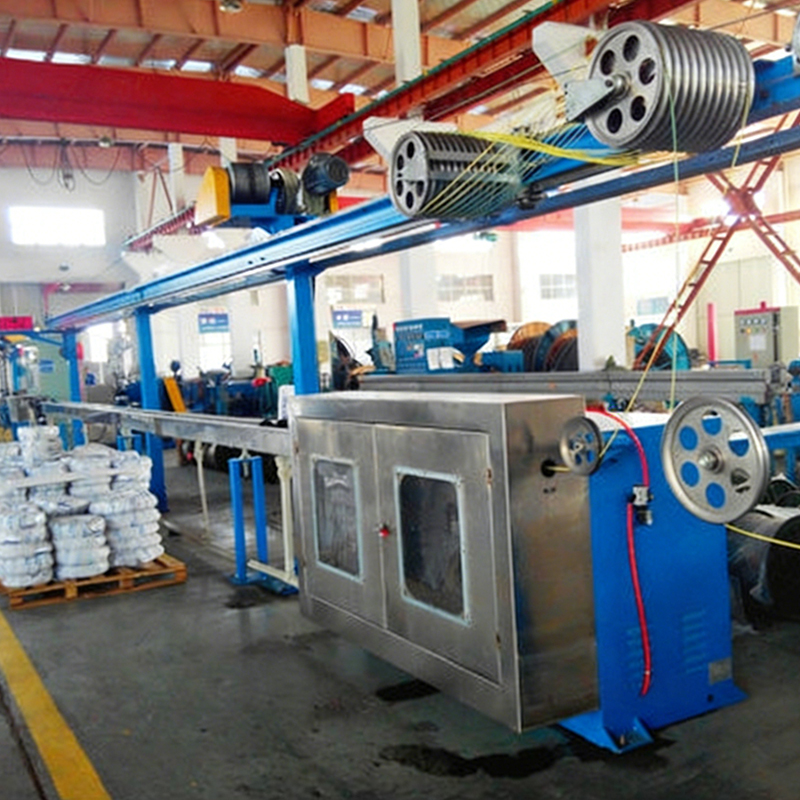

A Wire and Cable Extrusion Line-ban a lánctalpas lehúzó egység nem csak egyszerűen húzza a kész kábelt egy beállított sebességgel – ez az elsődleges mechanizmus, amellyel a szigetelés falvastagságát valós időben szabályozzák. A kihúzási sebesség és az extruder kimeneti sebessége közötti kapcsolat határozza meg a lehúzási arányt, amely viszont szabályozza, hogy az extrudátum mennyit nyúlik meg a szerszám kilépése és a megszilárdulási pont között. Még 1-2%-os sebességváltozás is a felhordásban a névleges falvastagságot az olyan szabványok által meghatározott tűréstartományon kívülre tolhatja, mint az IEC 60227 vagy az UL 83.

A kihúzási feszültség kevésbé tárgyalt következménye a magára a vezetőre gyakorolt hatása. Ha a feszültség túlzottan nagy – jellemzően a lánctalpas szíj túl magasra beállított nyomása, vagy a kihúzási sebesség és a kiengedési feszültség közötti eltérés miatt – a vezető tartós megnyúláson megy keresztül. A sodrott vezetőknél ez a megnyúlás összenyomja az egyes vezetékek fektetési hosszát, megváltoztatva a vezető egységnyi hosszonkénti egyenáramú ellenállását, és potenciálisan kiszoríthatja azt a kilométerenkénti ellenállás mértékéből. A hatás különösen szembetűnő a 0,5 mm² alatti finomhuzalos szerkezeteknél, ahol a szálak szakítószilárdsági határai kisebbek.

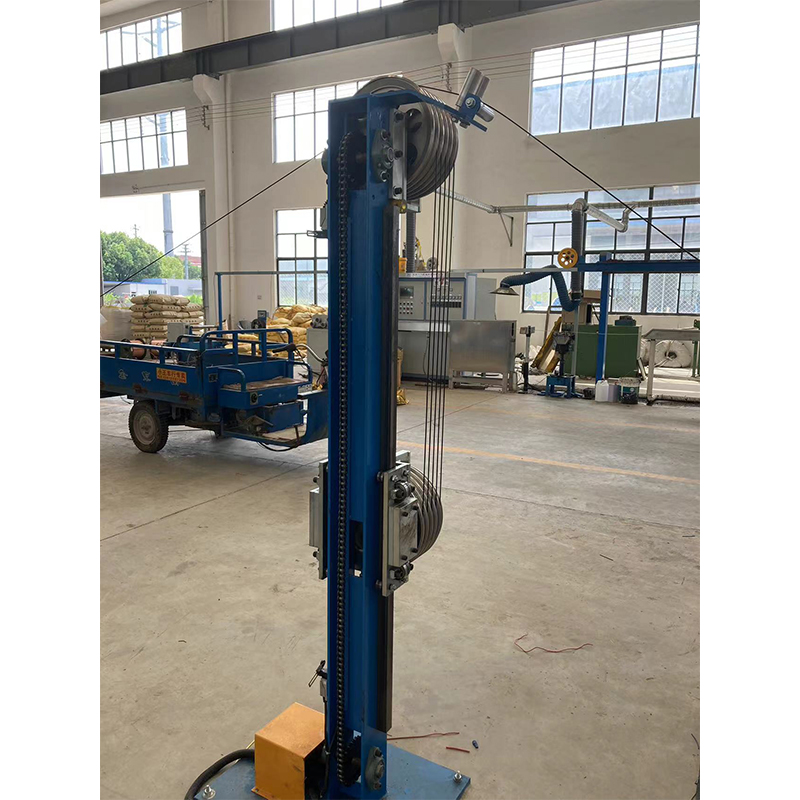

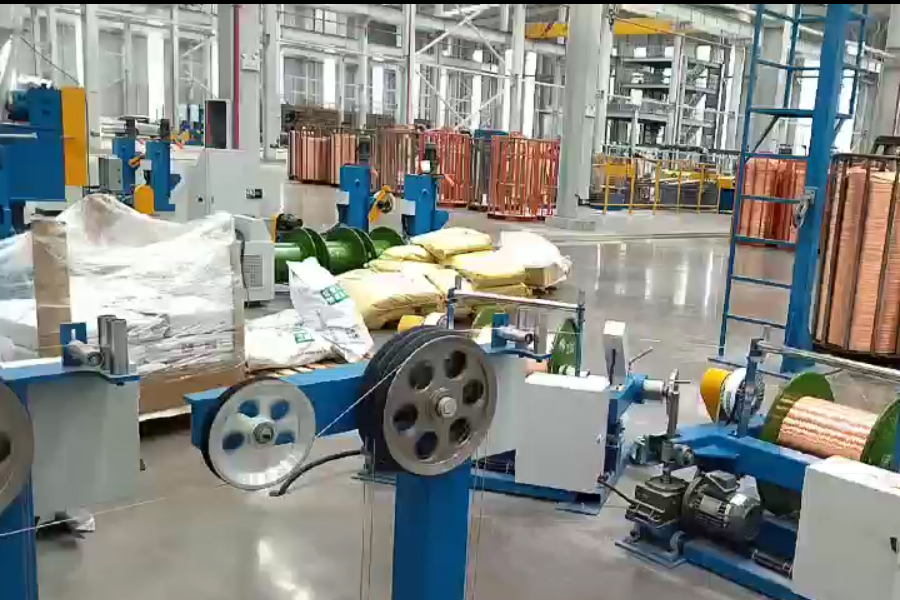

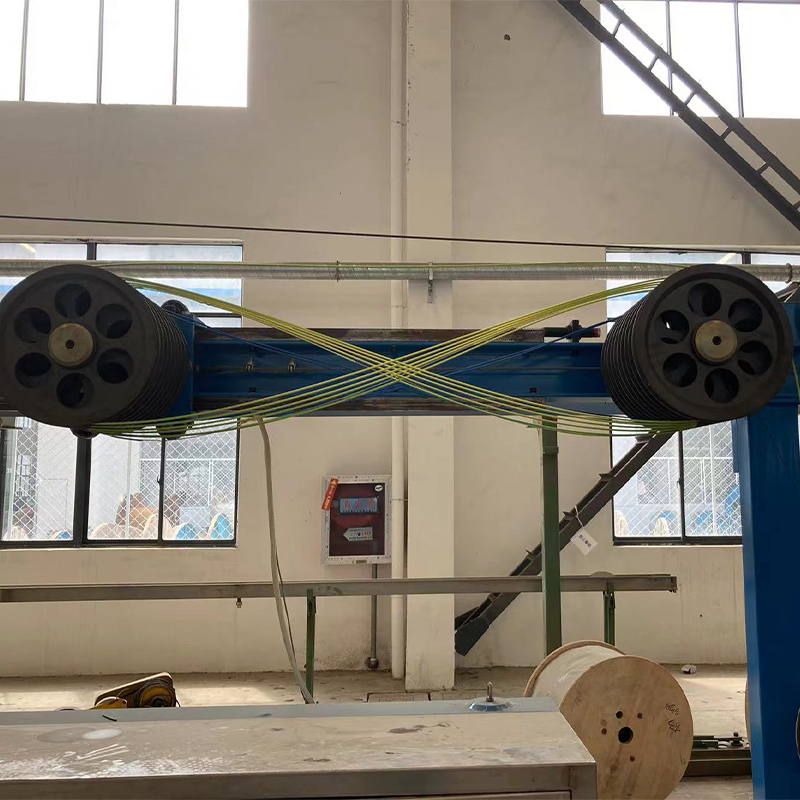

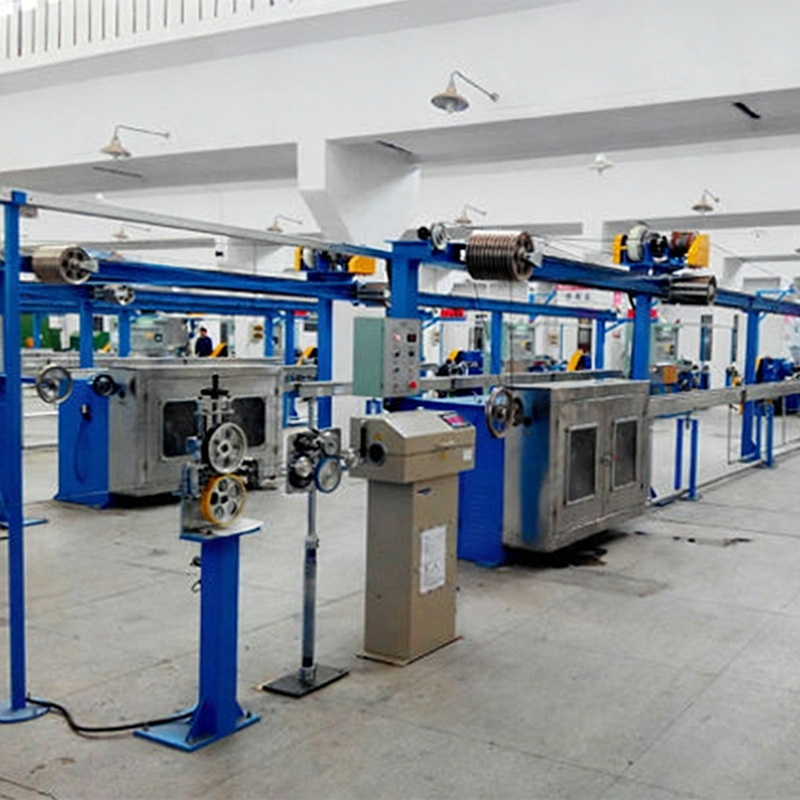

A hernyó megfelelő konfigurációjához a szíj érintkezési hosszának és nyomásának a kábel külső átmérőjéhez és a köpenykeverék merevségéhez kell igazodnia. A lágyabb anyagok, például a szilikon vagy a rugalmas TPU kisebb övszorító erőt és szélesebb övpárnákat igényelnek a felületi jelölések elkerülése érdekében. A vezérlőrendszernek integrálnia kell a táncoló dobás helyzetének visszajelzését mind a kifizetésből, mind a felszállásból, hogy a teljes futás alatt stabil feszültségi ablakot tartson fenn, beleértve az indítás és a leállítás gyorsítási és lassítási fázisait is.

Legacy vonalak utólagos felszerelése: mit lehet és mit nem lehet frissíteni

Sok kábelgyártó 15–25 éves vezetékes és kábelextrudáló vonali berendezést üzemeltet – mechanikailag megbízható, de az elavult vezérlési architektúrák, analóg hőmérséklet-szabályozók és a relé alapú szekvencialogika korlátozza a modern MES- vagy adatgyűjtő rendszerekkel való integrációt. A teljes vonalcsere nem mindig a leggazdaságosabb út. A célzott utólagos felszerelések az új vonal kapacitásának 70–85%-át tudják visszanyerni a tőkeköltség 30–50%-ával, feltéve, hogy az extruder hengerének, csavarjának és sebességváltójának mechanikai állapota megfelel a minimális kopási küszöbértékeknek.

Utólagos beépítési prioritás értékelése

• Nagy értékű frissítések: PLC-csere modern Siemens S7 vagy Allen-Bradley ControlLogix platformokkal, érintőképernyős HMI-vel receptkezeléssel, zárt hurkú átmérőszabályozással lézeres mérőeszközökkel és szervo-meghajtású feszültség-visszajelzéssel
• Közepes értékű frissítések: Analóg hordós zónavezérlők cseréje digitális PID egységekre, amelyek automatikus hangolást tartalmaznak, hajtásszabályozók frissítése áram-generációs, energiavisszanyerő fékkel rendelkező, változtatható frekvenciájú hajtásokra
• Alacsonyabb érték, hacsak nem hibás: Mechanikusan ép sebességváltók, 40%-nál kisebb kopású extruderhengerek cseréje a bélés és a csavar közötti hézagnál vagy a hűtővályús szerkezetek korróziómentes cseréje
• Utólag nem kompatibilis: Extruderkeretek, amelyek kerettorzulása meghaladja az igazítási tűréseket, a keresztfejek lecsupaszított menettel a központosító csavarokon vagy az adagológaratok, amelyek belső kopása a keverékkeverékek szétválását eredményezi

A Shanghai Yessjet Precise Machinery Co., Ltd. kifejlesztett egy strukturált utólagos beépítési értékelési folyamatot az elöregedő kábelextrudálási vonal berendezéseit üzemeltető ügyfelek számára. Az értékelés kiterjed a csavarok és a hordók kopásának boroszkópos mérésére, a sebességváltó holtjátékának tesztelésére, a hordófűtő teljesítményének hőképalkotására, valamint a vezérlőrendszer auditjára, hogy azonosítsák az elavult alkatrészeket, amelyekben nem állnak rendelkezésre pótalkatrészek. Ez a diagnosztikai lépés megakadályozza, hogy az ügyfelek olyan mechanikus platformok vezérlésének fejlesztésébe fektessenek be, amelyek ettől függetlenül három-öt éven belül teljes cserét igényelnek.

Zárt hurkú átmérőszabályozás: Hogyan működik és hol vannak a határai

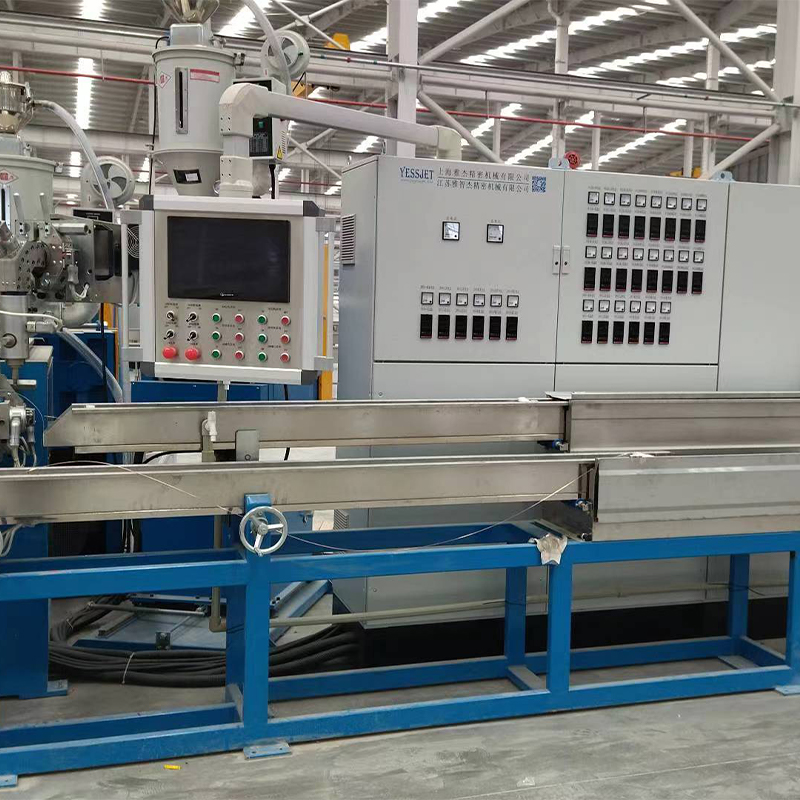

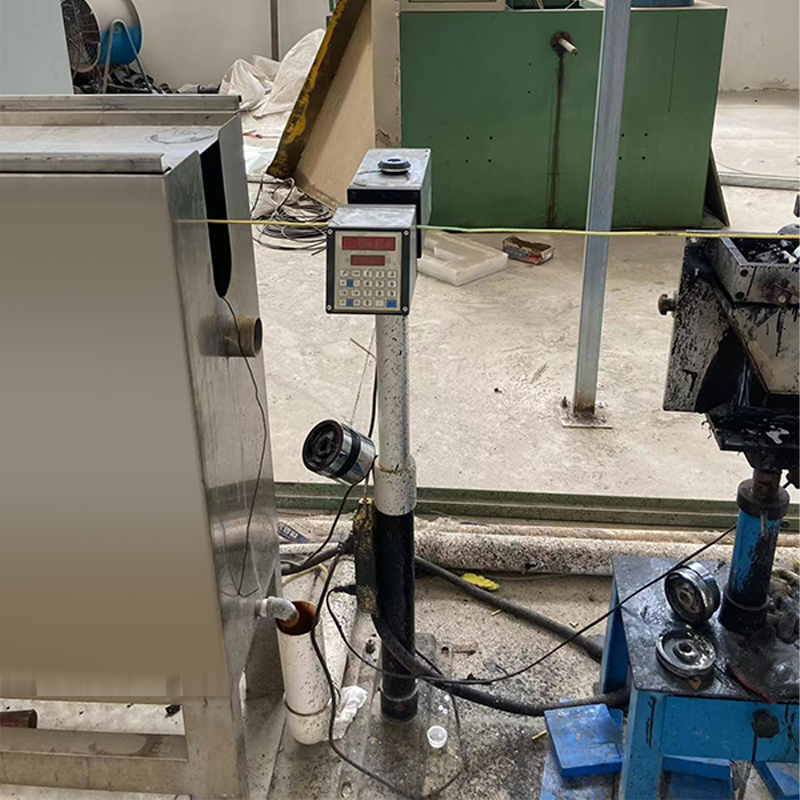

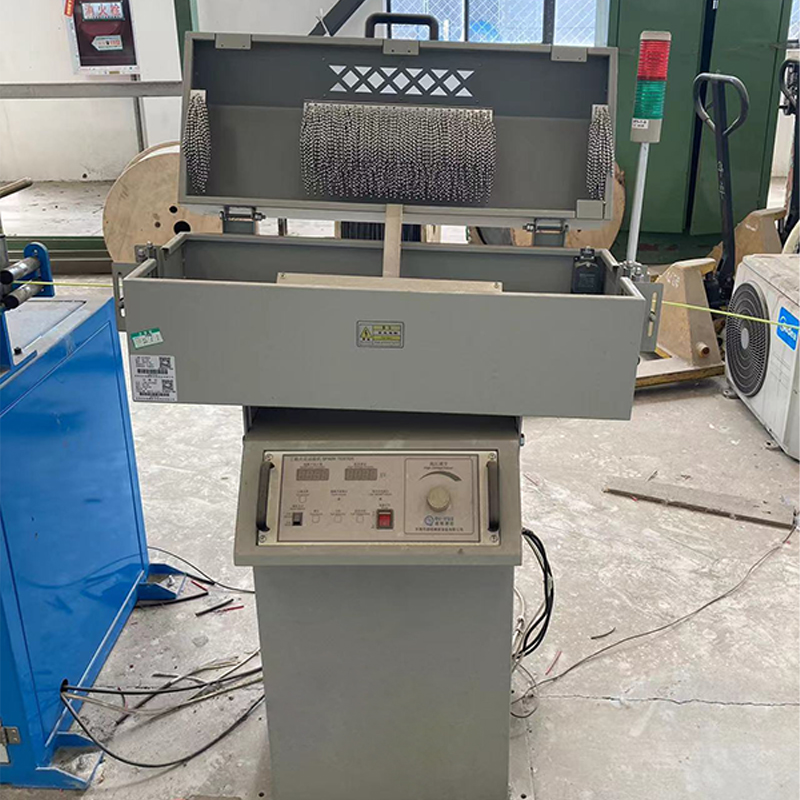

A közvetlenül a hűtővályú után elhelyezett lézeres átmérőmérők ma már alapfelszereltség a legtöbb új kábelextrudáló vezetékrendszeren. A mérőműszer folyamatosan méri a külső átmérőt – jellemzően 500 és 2000 Hz közötti pásztázási sebességgel –, és visszaadja a mérést a vonalsebesség-szabályozónak vagy az extruder csavarsebesség-meghajtójának, hogy valós időben korrigálja a célátmérőtől való eltéréseket. A jól hangolt rendszereken ez a zárt hurkú architektúra ±0,02 mm-es átmérőtűrést képes fenntartani a 100–150 m/perc sebességgel futó vonalakon, ami kielégíti a legtöbb IEC és UL vezetékszabvány követelményeit anélkül, hogy kezelői beavatkozást igényelne az állandósult állapotú gyártás során.

A zárt hurkú átmérőszabályozásnak azonban vannak fontos korlátai, amelyeket a berendezés beszállítói nem mindig közölnek egyértelműen. A mérőeszköz a köpeny külső átmérőjét méri – nem tudja közvetlenül érzékelni a falvastagság excentricitását, amihez vagy ultrahangos falvastagság-mérőre, vagy egy, a vízvályúban elhelyezett, kapacitás-alapú excentricitásmérőre van szükség. Egy kábel tökéletesen meg tudja mérni a külső átmérőt 30-40%-os excentricitással futás közben, ha a matrica központosítása hosszú futás közben a keresztfej testének hőtágulása miatt sodródik. Ha kizárólag az átmérőmérőre hagyatkozik a folyamatvezérléshez, akkor átmegy a külső átmérő ellenőrzésén, miközben olyan anyagot hoz létre, amely a legkisebb falvastagságnál a legvékonyabb ponton meghibásodik.

Ezenkívül a visszacsatoló hurok válaszidejét korlátozza a szerszám kilépése és a mérőeszköz helye közötti távolság. A hosszú hűtővályúkkal rendelkező vonalakon – a nagy vezetőkábelekhez szükséges, ahol a polimernek hosszabb hűtési hosszra van szüksége – ez a szállítási késleltetés 15-40 másodperc lehet tipikus vezetéksebességek mellett. Ez alatt a késleltetés alatt egy folyamatzavar (például egy részlegesen blokkolt ernyőcsomag miatti olvadéknyomás-emelkedés) már 25-60 méter tűréshatáron kívüli kábelt eredményezett, mielőtt a vezérlőrendszer reagálna. Ennek a késleltetésnek a megértése és a megfelelő holtsáv paraméterek beállítása a vezérlési algoritmusban elengedhetetlen a túlkorrekciós oszcilláció elkerüléséhez, amely gyakran jobban károsítja a termék konzisztenciáját, mint az eredeti zavar.

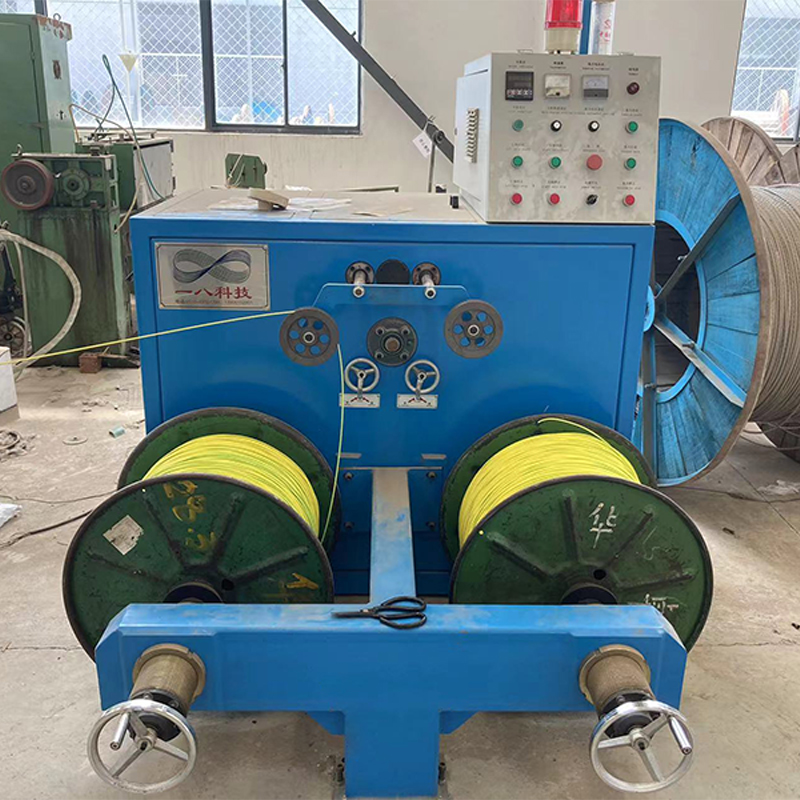

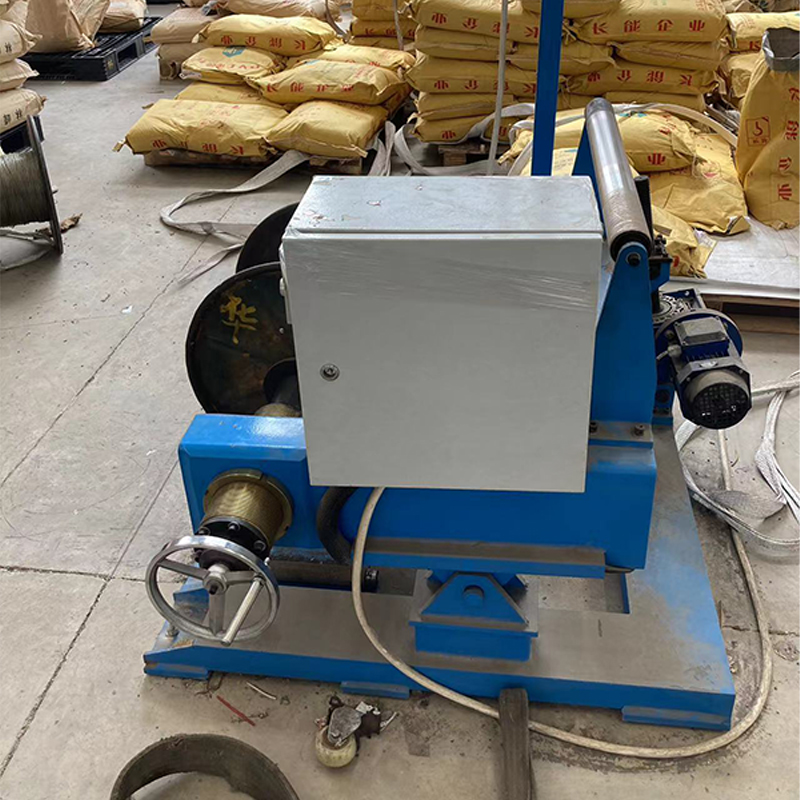

Automatikus tekercselés és robot raklapozás: Integrációs szempontok a sorvégi automatizáláshoz

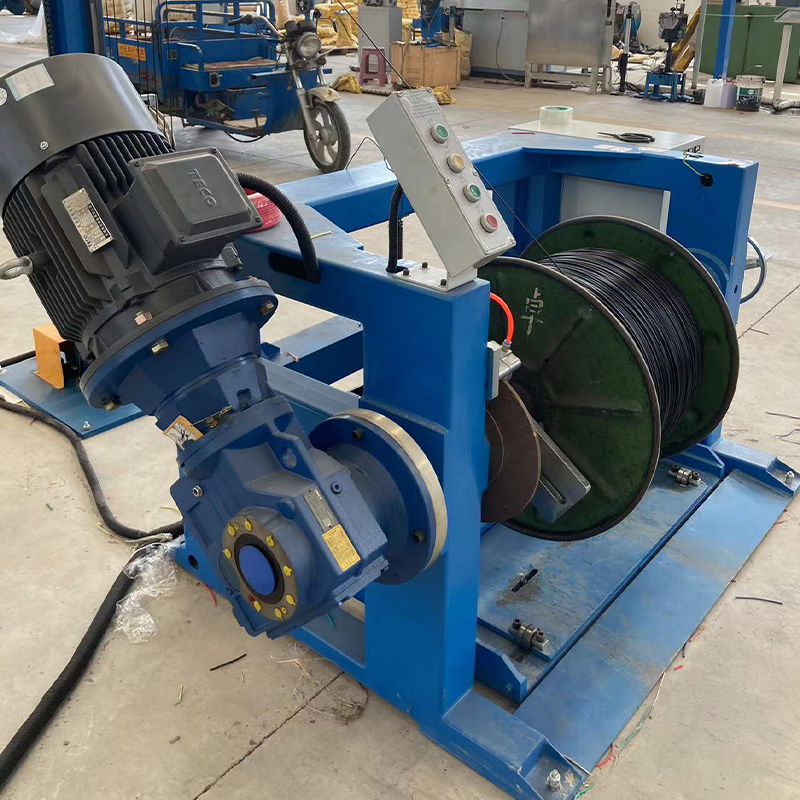

A sorvégi automatizálást – amely magában foglalja az automatikus tekercselő gépeket, a heveder- vagy szalagozó állomásokat és a robot raklapozó rendszereket – gyakran a jövőbeli kiegészítésként szerepel a vezetékes és kábelextrudáló vonal kezdeti üzembe helyezése során, majd a tőkekorlátok vagy az integráció bonyolultsága miatt határozatlan időre elhalasztják. Ennek következménye, hogy a kézi tekercselés és a raklapozás a gyártás szűk keresztmetszetévé válik, és nem az extruder kimeneti kapacitása miatt korlátozza a sorsebességet, hanem az a fizikai sebesség, amellyel a kezelők képesek kezelni a kész tekercseket. Azokon a vonalakon, amelyek 300 m/perc feletti sebességgel állítanak elő kis nyomtávú épülethuzalt, a kézi tekercselés egyszerűen nem életképes – a tekercsváltási ciklus nem tud lépést tartani a termelési teljesítménnyel.

Az automatikus tekercsek egy meglévő vonalba történő integrálása több, az extruder vezérlési szintjén beállított paraméterre odafigyelést igényel: pontos mérőszámlálás a lehúzó kódolótól, megbízható vágási jel a repülő késnek vagy forgóvágónak, valamint olyan tekercsátviteli szekvencia, amely nem teszi lehetővé a kábel laza felhalmozódását a vágó és az új tekercsmag között. Ha az extrudersor PLC-jét nem ezekkel a kézfogási jelekkel tervezték, az automatikus tekercsek utólagos felszerelése a vezérlőrendszer jelentős átdolgozását igényelheti a tekercs hardverének egyszerű telepítésén túl.

A Shanghai Yessjet Precise Machinery Co., Ltd. vezeték- és kábelextrudálási vonal vezérlőarchitektúrákat tervez sorvégi automatizálási integrációval, mint tervezett képességgel a kezdeti összeállítástól kezdve, még akkor is, ha az ügyfél nem vásárolja meg azonnal a tekercselő és raklapozó berendezést. A tartalék I/O-kapacitás, a tekercskommunikációhoz előre bekábelezett sorkapcsok és a dokumentált jeltérképek a szabványos üzembe helyezési csomag részét képezik – így az ügyfelek később robotizált raklapozást vagy automatikus tekercselést is hozzáadhatnak anélkül, hogy visszatérnének a gyárba a vezérlőrendszer újratervezésére. Ez az előremutató megközelítés jelentősen csökkenti a szükséges teljes beruházást, amikor a termelési mennyiségek végül indokolják a teljes sorozatvégi automatizálást.
